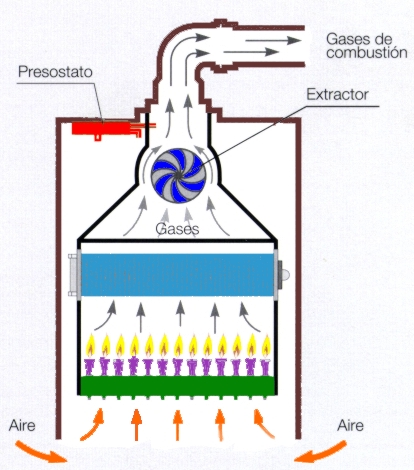

Calderas de cámara abierta y tiro forzado

                   Estos modelos se diferencian de los anteriores en el sistema de evacuación de los gases, que es forzado. Utilizan para ello un ventilador centrifugo, situado a la salida de los gases de la combustión de la caldera. La expulsión de los gases de la combustión es realizada por el extractor y controlada en todo momento por un  presostato, que medirá la diferencia de presiones existentes entre la entrada del aire para la combustión y la salida de gases.

        Este controlador hará parar la caldera si varia esta medida de presión por alguna obstrucción o desajuste de los tubos de salida de los gases de la combustión. El funcionamiento de estas calderas, en cuanto a la combustión, es el siguiente:

 El funcionamiento de estas calderas, en cuanto a la combustión, es el siguiente.

Funcionamiento

1. Demanda de servicio:

‑ Antes de encenderse los quemadores, el extractor impulsa los posibles gases de la cámara de combustión (prebarrido).

‑ El presostato se acciona controlando la presión,

‑ Se da paso del gas a los quemadores y se activa el sistema de encendido (tren de chispas).

‑ Seguridad de llama (ionizacion)

‑ Los gases de ¡a combustión son aspirados por el extractar y expulsados al exterior por el conducto de evacuación de gases

‑ La aspiración de los gases crea una depresión en la cámara de combustión ayudando a facilitar el aire

Se encienden los quemadores

 2. Combustión:

‑ Los gases de la combustión son aspirados por el extractar y expulsados al exterior por el conducto de evacuación de gases

‑ La aspiración de los gases crea una depresión en la cámara de combustión que introduce el aire necesario para la combustión

Evacuación de los gases de la combustión
